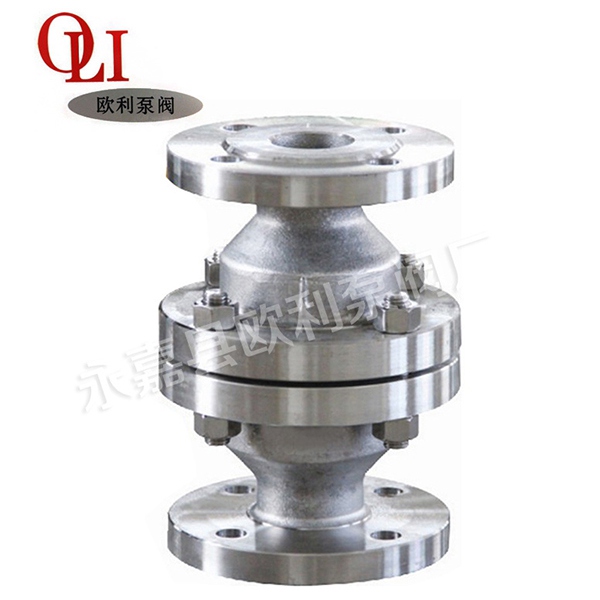

本閥是一種安全保護閥，使用于氨氣，液氨，油品等非腐蝕性介質。在管道內介質流速超過設定值時即時關閉，在管道或附件損壞流速過大自動關閉，防止事故的發生或擴大，一般安裝于貯罐進出口，或管道出口，保衛下游設備的安全性和可靠性。驅動方式可選用自動，連接方式可選用法蘭，結構形式可選用限流式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-4.0Mpa，公稱通徑為DN25-200mm，材質可選用鑄鐵、鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，如果您是非專業人士，歡迎您向本公司來電咨詢。本公司有專業技術人員為您服務！
主要零件材料及標準
零 件 名 稱 材 料
閥 體 WCB CF8 CF3M
彈簧 F304 F316L
內件 F304 F316L
O型川 丁晴橡膠
法蘭連接 JB/T79-84
結構長度 GB 12221-89
性 能 規 范 表
公稱壓力 2.5 Mpa
強度試驗 3.8
最高工作溫度 -29-+80℃
關閉流速 3-5m-s
正常流速 ≤1.5m/s
關閉時間 《10秒
適用介質: 液化石油氣 ,液氨，油品 , 天然氣等非腐蝕性介質。
主要外形尺寸
DN-JIS L 最大流量:升/分Max.FIoW/min
mm in
25 1" 160 160
32 1-1/4" 200 400
40 1-1/2" 200 400
50 2" 240 640
80 3" 283 1600
100 4" 305 2500
150 6" 403 3300
200 8" 502 5900
